SSTV
Slow Scan TV (Televisión
de Barrido Lento)
.....

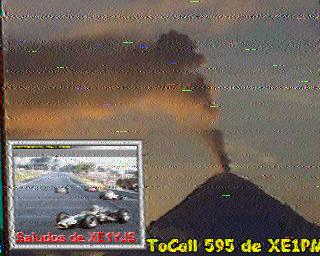

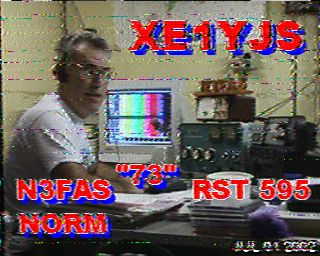

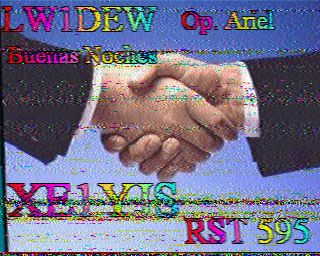

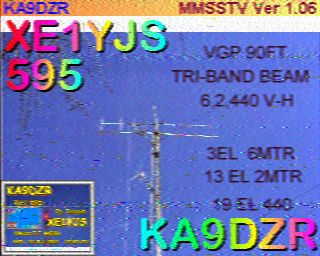

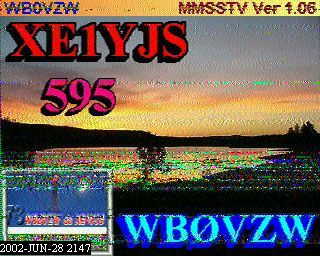

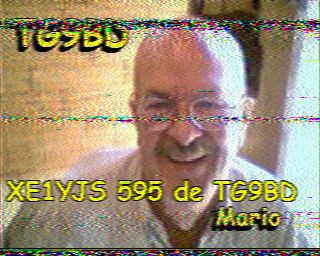

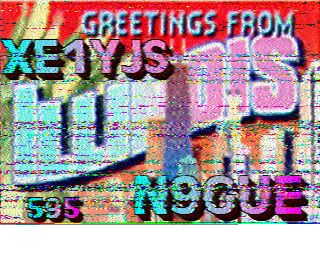

Ejemplos de Fotografías recibidas en SSTV
Este
un método que permite la recepción y
envío de imágenes por un periodo de unos cuantos segundos hasta algunos
minutos utilizando una computadora, un programa especial y un equipo de radio.
SOFTWARE MAS USADOS PARA SSTV:
|
Chromapix By Silicon Pixels
|
Jvcom By Eberhard Backeshoff DK8JV
|
MMSSTV (JE3HHT - Makoto Mori)
Este
modo aparece hace unas tres décadas cuando el grupo VE1BEL realizó la transmisión
de imágenes en HF. Estas imágenes eran monocromáticas,
consistían de 120 líneas y se podían enviar en tan solo 8 segundos.
Utilizaban tubos de rayos catódicos (CRT) que podían retener la imagen por
unos cuantos segundos. El desarrollo de la tecnología digital ha hecho posible
la conversión de una señal análoga en digital y almacenarse en memoria. La
situación ha cambiado radicalmente en los últimos años, ahora el uso de
computadoras personales y la existencia de una gran variedad de software
permiten que cada vez más aficionados trabajen SSTV.
Descripción
Esta
modalidad de transmisión se basa en la transformación de una imagen (frame) en
una serie de líneas que se transmiten en forma de pulsos similar a todos los métodos
de televisión. Se emplea un ancho de banda máximo de 3 khz. Como ya se
menciono en los inicios de esta modalidad las imágenes en blanco y negro
consistían de 120 pixeles en 120 líneas y se requería de 7 a 8 segundos por
frame, al aumentar el doble de líneas o de pixeles por línea el tiempo de
transferencia se aumento a 16 y 32 segundos.
Para
operar barrido lento es necesario contar con dispositivos especiales para SSTV
que permitan realizar la interfaz con el equipo de radiocomunicación además de
almacenar y transferir imágenes, otra forma mas sencilla y económica consiste
en emplear una computadora con tarjeta de sonido y un programa de computadora
especial para esta aplicación.
Existen
tres tipos de imágenes que pueden ser enviadas usando SSTV estos son: Naturales,
generadas por computadora y Compuestas
Las imágenes naturales
son fotografías de objetos reales con ninguna o muy poca modificación. Estas
se producen utilizando cámaras digitales que permiten guardar la imagen en un
archivo con formato gráfico (JPEG, PCX, BMP, TIFF, etc.) o bien utilizando
escaners que permiten digitalizar fotografías
y puedan ser manejados por la computadora de la estación para ser
enviados.
Imágenes generadas por
computadora. Estas no
requieren de cámaras digitales u otros dispositivos para su generación, pues
pueden ser generadas con diversos editores gráficos que se ejecutan en la misma
computadora.
Imágenes compuestas.
Este tipo permite combinar imágenes naturales y generadas por computadora para
producir escenas con diversos efectos. Se utilizan también editores gráficos
que permiten el cortar, pegar, rotar, escalar o transformar imágenes.
Frecuencias
Esta
permitido cualquier parte de los segmentos destinados a fonía, las frecuencias
más comunes para recibir y enviar señales de SSTV son:
3.845
3.857
7,140
7.171
14.230
14.233
21.340
28.680
145.5
Para
evitar colisiones y malos entendidos es necesario que antes de transmitir una
imagen se anuncie el distintivo de llamada del operador y el modo a emplear en
la transmisión
Modos
Modo Modo
Color Tiempo
Barrido
Familia Nombre
Tipo (sec)
Líneas Notas
------ ----
---- -----
----- -----
AVT 24
RBG 24
120 d
90 RGB
90 240
d
94 RGB
94 200
d
188 RGB
188 400
d
125 BW
125 400
d
Martin M1
RGB 114
240 b
M2 RGB
58 240
b
M3 RGB
57 120
c
M4 RGB
29 120
c
HQ1 YC
90 240
HQ2 YC
112 240
Pasokon TV P3
RGB 203
16+480
Alta P5
RGB 305
16+480
Resolución P7
RGB 406
16+480
PD PD 240
YC 248
480
PD 180 YC
187 480
PD 160 YC
161 384
PD 120 YC
126 480
PD 90 YC
90 240
Robot 8
BW 8
120 a, e
12 BW
12 120
e
24 BW
24 240
e
36 BW
36 240
e
12 YC
12 120
24 YC
24 120
36 YC
36 240
72 YC
72 240
Scottie S1 RGB
110 240
b
S2 RGB
71 240
b
S3 RGB
55 120
c
S4 RGB
36 120
c
DX RGB
269 240
b
Wraase SC-1 24 RGB
24 120
c
48 RGB
48 240
b
96 RGB
96 240
b
Wraase SC-2 30
RGB 30
128
60 RGB
60 256
120 RGB
120 256
180 RGB
180 256
Existen
algunos modos experimentales
GVA 125 RGB 125
240
GVA 250 RGB 250
480
"J.A." ?
? ?
480
MSCAN TV1
? ?
?
TV2 ?
? ?
Tipo de
Color:
RGB -
Red, Green, and Blue components sent separately.
YC - Sent
as Luminance (Y) and Chrominance (R-Y and B-Y).
BW -
Black and White.
Notes:
a -
Similar to original 8 second black & white standard.
b - Top
16 lines are gray scale. 240 usable
lines.
c - Top 8
lines are gray scale. 120 usable
lines.
d - AVT
modes have a 5 second digital header and no
horizontal sync.
e - Robot
1200C doesn't really have B&W mode but it can send
red, green, or blue memory separately.
Traditionally,
just the green component is sent for a rough approximation
of a B&W image.
El 80%
de las transmisiones en los Estados Unidos son hechas en Scottie S1, se pueden
escuchar a veces S2, Martin M1, Robot 36 & 72 y los Europeos
transmiten (95%) en Martin M1.
Tipo de licencia que se requiere
Cualquier
categoría de licencia que permita el uso de fonía permitirá la transmisión
de SSTV en las mismas frecuencias.
Potencia permitida
Serán
las mismas potencias especificadas en el reglamento de operaciones para
estaciones del servicio de aficionado de acuerdo al tipo de licencia.
INTERFASES PARA SSTV
http://www.qsl.net/gdm/diagrama.html
http://www.sstvham.com/hf_ssb.htm
